N-teller

Project n-teller

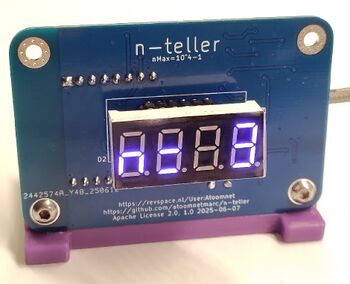

n-teller laat aantal aanwezigen in de hackerspace zien op een 7-segment display.
Status	Completed
Contact	Atoomnet
Last Update	2025-07-07

Laten we een n-teller maken.

Je hebt de onderdelen nodig die in de BOM staan, maar ook nog een paar extra onderdelen die los vermeld staan.

Uiteraard heb je ook de printplaat zelf nodig. Niet alle op de printplaat aanwezig plekken moeten een onderdeel.

Voordat je start met solderen is het handig dat je alvast een van de 3d-printbare voetjes print op een 3D-printer, wellicht degene met usb-c-socket.

WiFi chip programmeren

Programmeer de WiFi chip alvast met het programma. Zie firmware instructies.

Hier heb je naast een computer ook een USB kabel voor nodig die past op de aansluiting van de print waar de WiFi chip op zit. Dat is waarschijnlijk een USB-C kabel.

Soldeerinstructies

Open in een browser de interactieve BOM. Dat doe je door het het project met git te klonen en vervolgens met een webbrowser het bestand hardware/bom/ibom.html te openen.

Let op: bijna elk onderdeel mag maar op 1 manier gesoldeerd worden. Vaak zie je op de printplaat een indicatie waar pin 1 van het onderdeel moet komen of de oriëntatie van het onderdeel. Of de polarisatie.

Een weerstand, kleine condensator of zekering heeft geen polarisatie. Een diode wel en een grote condensator ook. IC's of modules hebben zo goed als altijd een pin 1 die maar op 1 plek kan.

Mocht je niet precies weten wat pin 1 is, vraag het aan iemand.

Achterkant

Begin met de achterkant. Dat is de kant waar je D1 kan terugvinden.

Soldeer in deze volgorde:

• U3. 24 pins IC. Let op pin 1.
• U1. 14 pins IC. Let op pin 1.
• R3. Weerstand.
• C1. Condensator.
• C3. Condensator.
• D1. Diode. Let op oriëntatie. Balkje op de diode moet in de U-vorm.
• F1. Zekering.
• C2. Condensator. Let op de +.

Dan heb je aan de achterkant nog U2 over, dat is de WiFi chip. In het zakje van de WiFi chip zitten pin headers en pin sockets. Verbind de header met de sockets door ze in elkaar te duwen. Soldeer de kant met de pin headers loodrecht op de print van de WiFi chip. Je maakt het jezelf makkelijk door de printplaat van de n-teller te gebruiken als mal.

Soldeer vervolgens de sockets vast aan de n-teller printplaat.

Haal de WiFi print los.

Voorkant

Soldeer D2, het 4 cijfer 7 segment LED scherm. Let op deze heeft een pin 1. Pin 1 is aangegeven met een wit streepje en een vierkant pad. Je ziet op de printplaat de 8.8.8.8. markering, dat moet precies overeen komen met hoe de D2 er uit ziet.

Controle

Visueel

Controleer je soldeerwerk onder een microscoop. Geen enkele pin mag verbonden zijn met een andere pin.

Kortsluiting

Pak een multimeter. Zet die op de piep stand zodat een bij een kortsluiting de multimeter gaat piepen.

Controleer of geen enkele pin verbonden is met de pin er direct naast.

Elektrisch

Soldeer een korte rode draad op +5V/red en een korte zwarte draad op GND/black.

Stel een labvoeding in op 5V met een stroomlimiet van 1A.

Sluit de print aan op de labvoeding en schakel de uitgang in van de labvoeding. Het stroomverbruik moet minder zijn dan 0.05A.

De 2 korte draadjes mag je er weer af solderen.

Assembleren

Inmiddels is de 3d-print waarschijnlijk klaar. De USB-C socket kan je duwen in het enige gat waar die past. De rode en zwarte draad van de USB-C socket solder je aan de print op +5V/red en GND/black.

Schroef de print vast met 2 M3x12 schroefjes vast aan de 3d-print.

Met WiFi verbinden

Sluit de n-teller aan met een USB-C kabel aan op een oplader, laptop of powerbank.

Op de achterkant van de print staan instructies hoe je de n-teller moet instellen. Je hebt daar een laptop of mobiel voor nodig met WiFi en de gegevens van de WiFi op deze hackerspace of bij je thuis.
